Высокое давление ASME сертифицированный экономизатор катушка серпентинная труба для промышленного котла
Product Details
| Материал: | Нержавеющая сталь, углеродистая сталь, сплавная сталь | Диапазон давления: | До 5000 psi |
|---|---|---|---|
| Цвет: | Настраиваемый | Форма: | U изгиб, прямой, катушка, змеиная трубка |
| Применение: | Котлы и теплообменники, энергетика, нефтехимия, атомная энергетика | Слишком много: | 1.5 до 1500 мм |
| Выделить |
Сертифицированный ASME экономайзерный змеевик,змеевик промышленного котла,экономайзерный змеевик высокого давления |
||
Product Description

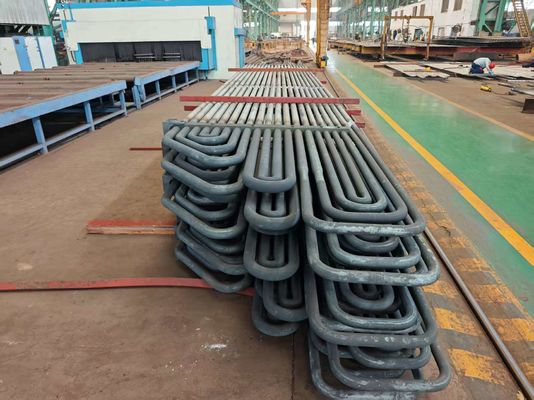

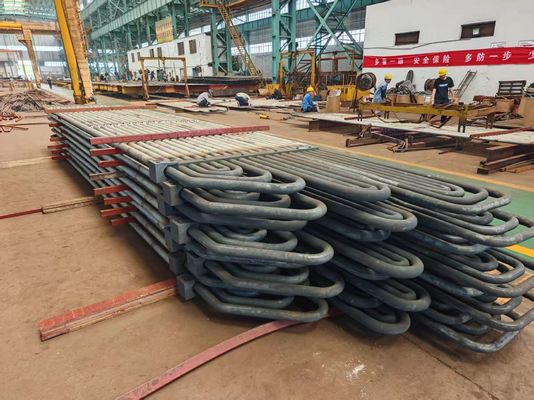

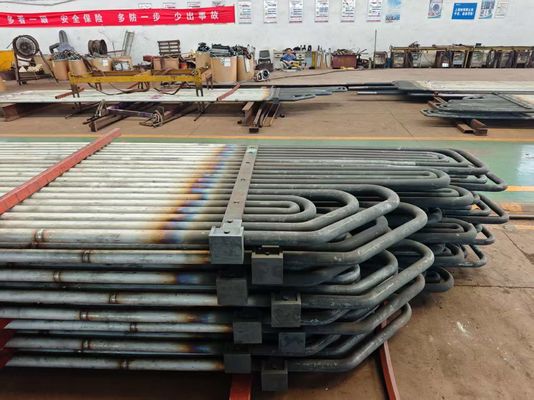

Высоконапорная сертифицированная по ASME змеевиковая труба экономайзера для промышленного котла
Какие проблемы могут возникнуть в змеевиковых трубах?
Вибрация, вызванная потоком, эрозионно-коррозионное разрушение и растрескивание от термических напряжений.
Введение в продукт
Hua Dong Energy Technology занимается производством бесшовных и сварных труб из аустенитной нержавеющей стали, никелевого сплава (Hastelloy, Monel, Inconel, Incoloy) уже более 35 лет, ежегодно продавая более 50000 тонн стальных труб. Наши клиенты уже охватывают более 45 стран, таких как Италия, Великобритания, Германия, США, Канада, Чили, Колумбия, Саудовская Аравия, Россия, Корея, Сингапур, Австралия, Польша, Франция и т. д. И наша групповая дочерняя компания и завод уже одобрены:ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
U-образная труба широко используется в системах теплообменников. Теплообменное оборудование на основе
Бесшовные U-образные трубы из нержавеющей стали и сварные U-образные трубы из нержавеющей стали необходимы в стратегически важных и критических областях --- котлостроение, теплообменники, машиностроение для атомной и нефтехимической промышленности.
Hua Dong Energy Technology начала производить змеевиковые трубы с 1985 года, на сегодняшний день уже поставив более
300 000 тонн стальных змеевиковых труб в более чем 30 стран.
Марка стали:
| Феррит | Аустенит | Дуплекс | Супердуплекс | Ni-сплавы | Титан |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Трубы из других сплавов и марок стали могут быть изготовлены по согласованию.
U-образная труба соответствует следующим стандартам:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Технические требования:
Стандартная спецификация для гибки прямых труб:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 и т. д.
Маркировка:Перед гибкой с помощью маркировочной машины по всей длине трубы (изогнутый участок после термической
обработки без маркировки)
Примечание: Маркировка также возможна после гибки на прямых участках U-образной трубы.
U-образные трубы:
-TEMA RCB 2.31 Стандарт Ассоциации производителей трубчатых теплообменников (9-е издание).
-ASTM A688/ASME SA688 Стандартная спецификация для сварных труб из аустенитной коррозионностойкой
стали, предназначенной для котлов с питательной водой.
-ASTM B163/ASME SA163 Стандартные технические требования для труб из никеля и никелевого сплава для
конденсаторов и теплообменников.
-Спецификации заказчика.
Радиус изгиба: От 1,5*OD (наружный диаметр) до 1500 мм
При заказе труб с радиусом менее или равным 1,5*OD необходимо согласовать точность геометрии.
Максимальная длина прямых труб: (перед гибкой): 35000 мм.
Длина ножки: Мин. 1 метр, макс. 16500 мм (для макс. R=1500 мм)
Примечание: Другие размеры доступны по согласованию.
Термическая обработка: Снятие напряжений после U-образной гибки (зона гибки плюс 300 мм для каждой ножки).
Гидростатическое испытание после U-образной гибки: Максимальное испытательное давление 600 бар, выдержка 10 сек. С
деминерализованной водой. Очистка сжатым воздухом после гидроиспытания.
Упаковка: В прочные транспортные предварительно фумигированные деревянные ящики соответствующих размеров для
каждой длины трубы, радиуса, диаметра, в соответствии с требованиями PO, а также обернутые в полиэтилен
пленки с мягкими пластиковыми колпачками на обоих концах трубы.
Дополнительное тестирование:Помимо вышеупомянутых испытаний, мы также проводим дополнительные испытания на изготовленной продукции. Испытания, проводимые в рамках этого, включают:
|
· Вихретоковый контроль · Испытание O.P · Радиографическое тестирование |
· Испытание на коррозию · Микроиспытания · Макроиспытания |
· Испытание IGC · Ультразвуковой контроль · Контроль проникающими жидкостями |
Некоторые из испытаний качества, проводимых нами, включают:
| Испытание на коррозию | Проводится только по специальному запросу клиента |
| Химический анализ | Испытание проводится в соответствии с требуемыми стандартами качества |
| Разрушающие / механические испытания | Растяжение | Твердость | Сплющивание | Развальцовка | Фланец |
| Обратный изгиб и повторные плоские испытания | Проводятся в полном соответствии с соответствующими стандартами и нормами ASTM A-450 и A-530, что обеспечивает бесперебойное расширение, сварку и использование у клиентов |
| Вихретоковый контроль | Проводится для обнаружения неоднородностей в подповерхностном слое с использованием цифровой системы обнаружения дефектов |
| Гидростатическое испытание | 100% гидростатическое испытание проводится в соответствии с нормами ASTM-A 450 для проверки утечек в трубах, и максимальное давление, которое мы можем выдержать, составляет 20 МПа/7 с. |
| Испытание воздухом под давлением | Для проверки наличия утечек воздуха |
| Визуальный осмотр | После пассивации каждая отдельная длина труб подвергается тщательному визуальному осмотру обученным персоналом для обнаружения дефектов поверхности и других дефектов |
Product Highlights
