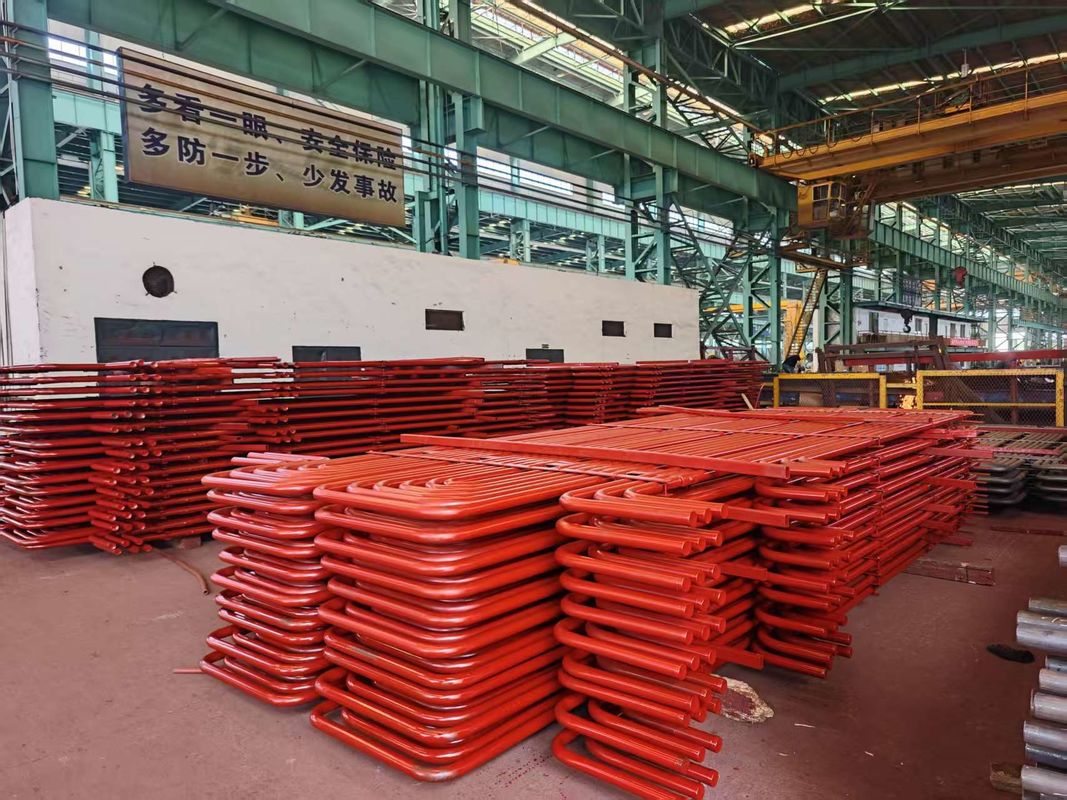

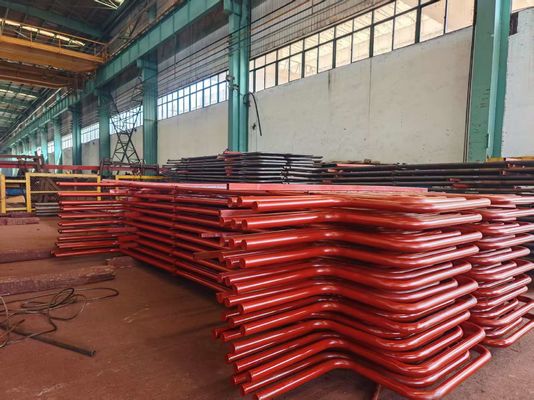

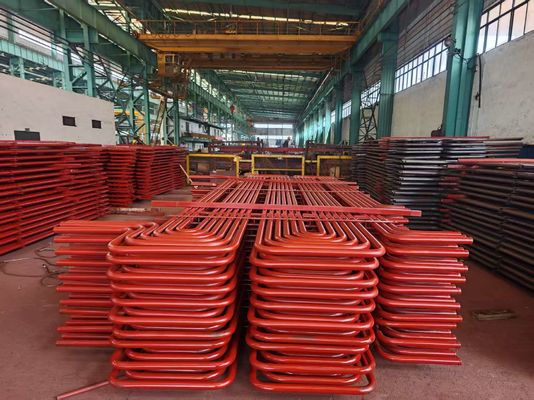

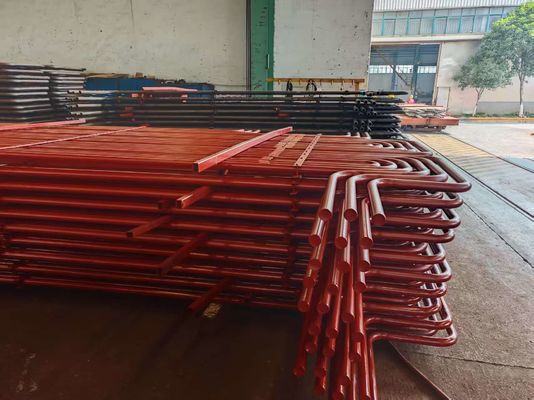

ASME SA192 Серпентинная трубка для сгибания катушек сверхнагревателей с индивидуальными спецификациями
Какие материалы используются для труб серпентин?
Обычно это углеродистая сталь, нержавеющая сталь или медные сплавы в зависимости от применения.
Технические требования:
Стандартная спецификация прямых труб для изгиба:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 и т.д.
Маркировка:Перед сгибанием с помощью маркировочной машины по всей длине трубы (сгибаемая секция после термической обработки без маркировки)
Примечание: Маркировка также возможна после изгиба на прямых частях U-изгибающей трубы.
У-гибкие трубки:
- TEMA RCB 2.31 Стандарт Ассоциации производителей трубчатых обменников (9-е издание).
-ASTM A688/ASME SA688 Стандартная спецификация для сварных труб из астенитической коррозионностойкой стали, предназначенной для котлов для подачи воды.
-ASTM B163/ASME SA163 Стандартные технические требования к трубам из никеля и никелевого сплава для конденсаторов и теплообменников.
- Спецификации заказчика.
Это ключевые компоненты систем отопления, которые повышают температуру пара. Их главная цель - увеличить энтальпию пара, чтобы повысить эффективность теплового цикла на электростанциях.
Сверхнагреватели берут насыщенный пар и нагревают его до определенной нагретой температуры.Важно поддерживать температуру сверхнагретого пара в пределах допустимого диапазона колебаний.
Посмотрим на тепловой цикл электростанции: чем выше начальное давление и температура, тем выше тепловая эффективность цикла.Пары на последних стадиях турбины становятся слишком влажными.Но проблема в том, что температура пара в супернагревателе ограничена металлическими материалами.Большинство котлов электростанций ограничивают перегрев температуры до 540-555 градусов из-за этих ограничений материала.Для предотвращения слишком влажного поступления пара в задние лопатки турбины используется система среднего перегрева.
Радиус изгиба: от 1,5*OD ((Внешний диаметр) до 1500 мм
При заказе труб с радиусом менее или равным 1,5 * ОД необходимо согласовать точность геометрии.
Максимальная длина прямых труб: (до изгиба): 35000 мм.
Длина ноги: минимум 1 метр, максимум 16500 мм (для максимума R=1500 мм)
Примечание: другие размеры доступны по согласованию.
Тепловая обработка: снижение напряжения после сгибания (область сгибания плюс 300 мм для каждой ноги).
Гидростатическое испытание после сгибания U: максимальное испытательное давление 600 бар, пропитка 10 сек.
Дематериализированная вода, очистка сжатого воздуха после гидротеста.
Опаковка: в прочных транспортных коробках, предварительно смогированных деревянными коробками соответствующих размеров для
Каждая трубка длина, радиус, диаметр, в соответствии с требованиями PO, а также упакованы в полиэтилен
пленки с мягкими пластиковыми крышками на обоих концах трубы.
|
Наименование продукта
|
Экономизатор для котлов
|
|
Тип конструкции
|
Шпулька трубная Шпулька серпентина
|
|
Материал труб
|
- Углеродистая сталь: 20#, 20G, A195, A-1 - Кортен класс низколегированная сталь: Кортен сталь, ND сталь (09CrCuSb) - Сплавная сталь: 15CrMoG, T11
|
|
Стандартный
|
Китай GB, ASME
|
|
Уровень производителя
|
Китай A класс, сертифицированный ABS, сертифицированный TUV
|
|
Тип трубы
|
- Голая трубка. - Пин-труба.
|
|
Спецификация труб
|
В соответствии с требованиями клиента
|
|
Толщина труб
|
В соответствии с требованиями клиента
|
|
Рабочее давление
|
10,6 МПа ~ 13,2 МПа
|
|
Рабочая температура
|
зависит от материала
|
|
Сварка
|
Автоматическая GTAW (TIG) сварка труб
|
|
Сварка НДТ
|
Автоматический RT 100%
|
ВСерпентинная трубкаСоблюдайте следующие стандарты:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Некоторые из проведенных нами тестов качества включают:
| Испытание коррозии |
Проводится только по специальному запросу клиента |
| Химический анализ |
Испытание выполнено в соответствии с требованиями стандартов качества |
| Деструктивное/механическое испытание |
Натяжность. Жесткость. Уровняемость. |
| Испытания на обратном изгибе и на Re. flat |
Выполняется в полном соответствии с соответствующими стандартами и нормами ASTM A-450 и A-530, что обеспечивает беспроблемное расширение, сварку и использование в конечном итоге клиентов. |
| Испытание вихревого тока |
Проводится для обнаружения однородности в недрах с использованием цифровой системы тестирования знаков дефектов |
| Гидростатические испытания |
100% гидростатические испытания, выполненные в соответствии с нормами ASTM-A 450 для проверки утечки труб, и максимальное давление, которое мы можем выдержать 20Mpa/7s. |
| Испытание под давлением воздуха |
Чтобы проверить любые признаки утечки воздуха |
| Визуальный осмотр |
После пассивации каждая длина труб и труб подвергается тщательной визуальной проверке обученным персоналом для обнаружения поверхностных дефектов и других несовершенств. |
Стальная категория:
| Феррит |
Аустенит |
Дуплекс |
Супер дуплекс |
Ни-сплавы |
Титан |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Гр.2 |
Трубы из других сплавов и сталей могут производиться по согласованию.
Дополнительные испытания:Помимо вышеупомянутых испытаний, мы также проводим дополнительные испытания изготовленных изделий.
|
·Испытание вихревого тока
·О.П. Испытания
·Рентгенографические исследования
|
·Испытания коррозии
·Микротестирование
·Макротестирование
|
·Испытание ГГК
·Ультразвуковое испытание
·Испытание проникновения жидкости
|
Hua Dong Energy Technology начал производить серпентинные трубы с 1985 года. До сих пор уже поставлено более 300 000 тонн стальных серпентинных труб в более чем 30 стран.
Hua Dong Energy Technology занимается аустенитной нержавеющей стали, никелевой стали (Hastelloy, Monel, Inconel, Incoloy) без швов и сварными трубами уже более 35 лет,каждый год продают более 50000 тонн стальных труб и трубНаши клиенты уже охватывают более 45 стран, таких как Италия, Великобритания, Германия, США, Канада, Чили, Колумбия, Саудовская Аравия, Россия, Корея, Сингапур, Австрия, Польша, Франция, ....И наша компания-отдел группы и завод уже были одобрены: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
