Высокая таможня спирального радиатора ребра боилера представления теплопередачи зазубренная трубкой эффективная
Product Details
| Материал: | Сталь углерода/легированная сталь/нержавеющая сталь | Диапозон применения: | Теплообмен |
|---|---|---|---|
| Том пыли: | меньшая пыль | Условие: | Новый |
| Спецификация: | Подгонянный | Упаковка: | Пакет рамки утюга |
| Выделить |
Зазубренная спиральная ребристая труба,спиральный ребристый трубчатый радиатор котла,ребристая труба с высокой производительностью теплопередачи |
||
Product Description
Подгонять радиатора трубки ребра высокого спирального ребра Серратед представлением высокой теплопередачи эффективное

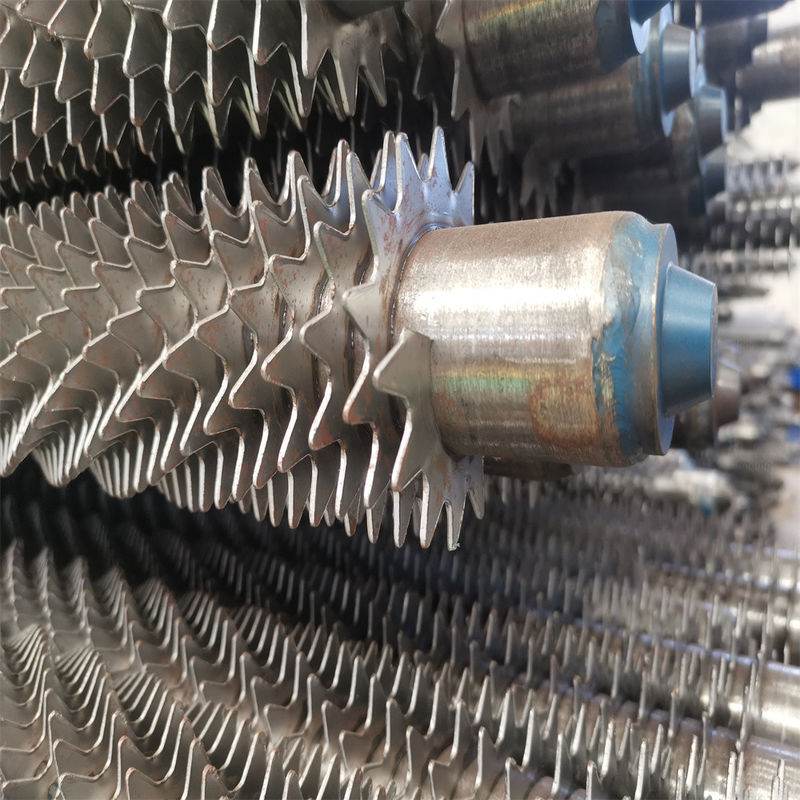

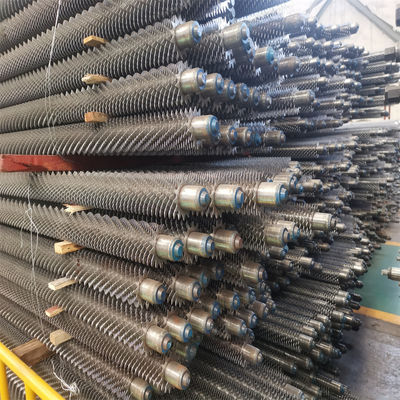

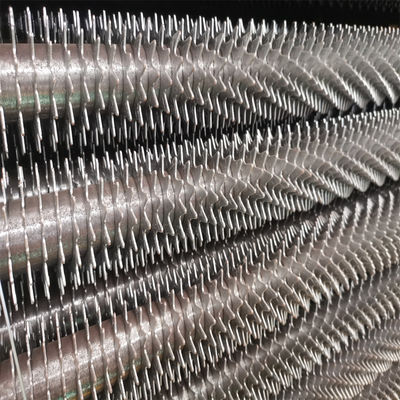

Описание трубки с зубчатым спиральным ребром
Зубчатая спиральная ребристая труба представляет собой расширенную поверхность специальной формы, разработанную на основе спиральной ребристой трубы.Процесс его изготовления подобен процессу изготовления спирально-оребренной трубы, сваренной высокочастотной сваркой, но отличие состоит в том, что перед намоткой рифленой спирально-оребренной трубы необходимо вырезать зазор в полосе.При намотке отрезанная часть естественным образом отделяется, образуя форму шестерни.При высокочастотной сварке спирально-ребристая технология намотки не только значительно упрощает (деформацию), сочетает в себе герметичность, высокую прочность, термический удар и механический удар, хорошие тепловые характеристики, небольшие потери потока, высокую коррозионную стойкость и имеет значительную диффузию. поверхность, в холодном и горячем состоянии в течение длительного времени не легко деформируется, длительный срок службы, в том числе из-за разрушения пограничного слоя потока и интенсификации теплообмена.Это зубчатое ребро широко используется в кондиционерах и экономайзерах котлов.
Компактность и низкая стоимость
Комплект труб очень компактен и хорошо уменьшает высоту хвостового дыма.
Общий вес значительно снижен, а нагрузка на систему подвески снижена.
Снизить стоимость экономайзера и встроенного котла.
Уменьшить боковое сопротивление дыма
Снизить эксплуатационные и инвестиционные затраты на вытяжной вентилятор.
Преимущества
1. Хорошая коррозионная стойкость
Износ в основном связан с ударным и режущим действием серых частиц на трубу.Износ наиболее сильный вокруг трубы на уровне 30 градусов.Когда S1/d=S2/d=2, величина износа здесь в 3 раза превышает среднее значение.
Из-за смены направления воздушного потока наибольший износ имеет второй ряд.Когда S1/d=S2/d=2, износ второго ряда в два раза превышает износ первого ряда, а износ последующего ряда обычно на 30–40 % выше, чем износ первого ряда.
Расположение первого ряда такое же, как и расположение первого ряда в последовательности. При тех же условиях максимальный износ продольного трубного пучка в 3-4 раза меньше, чем у шахматного.
Скорость истирания трубы прямо пропорциональна коэффициенту неравномерности скорости дымовых газов KV3.33 и прямо пропорциональна коэффициенту неравномерности концентрации летучей золы Ku.
Н-образный экономайзер с ребристыми трубами расположен последовательно.Н-образное ребро делит пространство на несколько небольших областей и оказывает равномерное обтекающее воздействие на воздушный поток.По сравнению с экономайзером с оптической трубкой, экономайзером со спиральным оребрением и экономайзером с продольным оребрением со шахматным расположением срок службы при других условиях выше в 3-4 раза.
Боковой клапан дымовых газов защищает изогнутую часть.
2. Снижение скопления пыли
Образование золы происходит на задней и наветренной сторонах трубы. Трубу легко чистить, разбивая, а на обратной стороне скапливается меньше пыли. задней части трубы, в последовательно расположенной трубе накапливается больше золы, чем в неправильной колонке.
Ребро h-типа приварено с обеих сторон трубы, которое не накапливает золу, при этом поток воздуха течет прямо, направление потока воздуха не меняется, и ребро не накапливает золу.
В середине ребра h-типа оставлен зазор 4-10, который может направлять поток воздуха, чтобы очистить ребро трубы для накопления пыли.
Поскольку спиральный угол ребра определяет направление потока, накопление золы в трубе ребра является более серьезным, и нельзя использовать экономайзер, который не образует рыхлую золу. Эксплуатация в полевых условиях показывает, что Н-образная труба ребра не накапливает золу. , а спиральный плавник - это серьезно.
Продольная труба ребра образована потоком воздуха вдоль ребра, поскольку ребро приварено к поверхности и задней части скопившейся золы. Некоторые участки склонны к скоплению пыли.
Н-образное ребро, образующее с обеих сторон прямой канал, имеет наилучший обдувочный эффект.
3. Компактность и низкая стоимость
Комплект труб очень компактен и хорошо уменьшает высоту хвостового дыма.
Общий вес значительно снижен, а нагрузка на систему подвески снижена.
Снизить стоимость экономайзера и встроенного котла.
4. Уменьшить боковое сопротивление дыма
Снизить эксплуатационные и инвестиционные затраты на вытяжной вентилятор.
| Вещь | Базовая трубка НД (мм) |
Толщина базовой трубы (мм) | Высота ребра (мм) | Толщина ребра (мм) | Шаг плавника (мм) |
| Диапазон | 25,4 мм ~1600 мм | 2,5 мм ~ 40 мм | 0,5 мм ~ 20,0 мм | 0,5 мм ~ 3,0 мм | 5 мм ~ 25,4 мм |
| Материал | Углеродистая сталь, легированная сталь, нержавеющая сталь | ||||
| Длина | 0<L≤ 12000 | ||||
