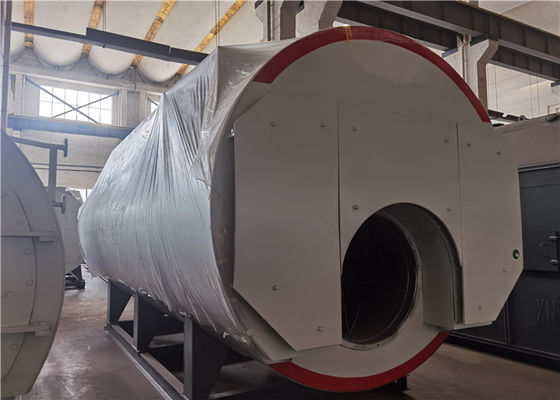

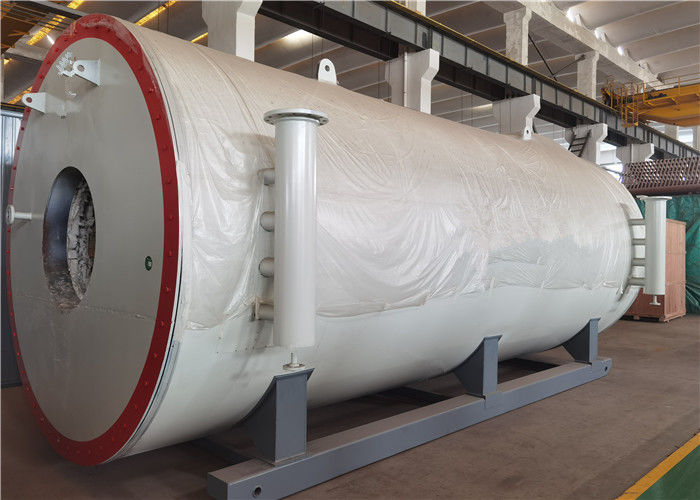

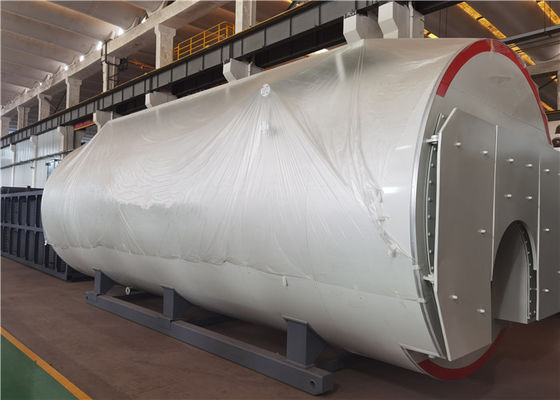

Тип газ YYL масла ASME затягивая боилер несущей жары трубки органический

Тип боилер YYL газа масла ASME горизонтальный затягивая боилер несущей жары трубки органический

Тип продукта

Тип тип боилер YYL (w) вертикали (горизонтальный) жары топлива (газа)

Вид продукции

Расклассифицированная тепловая мощность: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Давление дизайна: 0.6MPa - 1.6MPa
Специфические параметры показаны в Table6

Структурные особенности этой серии продуктов

• 2 типа структуры: вертикальный (YYL) и горизонтальный (YYW).
• Поверхность боилера принимает затягивать-трубк-расположение со спиральной структурой. Камин принимает расположение 3-пропуска.
• Преподогреватель воздуха или трансформатор воды/пара аранжированы за боилером, уменьшающ температуру, улучшая тепловую эффективность боилера.
• Быстрая дверь открытия или дверь замечания оборудованы для удобства проверки внутренних осмотра и обслуживания.

• Технический параметр

  Емкость t/d производственной линии цемента		1000	2500	5000	10000
  Подача Nm3/h входа боилера	Печь (фронт)	60000	88000	243000	472000
  	Печь (кабель)	76000	170000	328000	612000
  Temperature℃ газа входа боилера	Печь (фронт)	370	360	380	390
  	Печь (кабель)	360	320~360	330	330
  Расклассифицированный t/h испарения	Печь (фронт)	5,8	7,25	24	50
  	Печь (кабель)	7,5	10~15.8	20~24.6	35,5
  Расклассифицированный Mpa давления пара	Печь (фронт)	1,25	1,25	1,25	1,25
  	Печь (кабель)	1,25	1,25	1,25	1,25
  Расклассифицированное temperature℃ пара	Печь (фронт)	340	330	350	360
  	Печь (кабель)	340	300~340	310	310
  Структура боилера	Печь (фронт)	Вертикаль	Вертикаль	Вертикаль	Вертикаль
  	Печь (кабель)	Вертикаль	Вертикальный и горизонтальный	Вертикальный и горизонтальный	Вертикаль

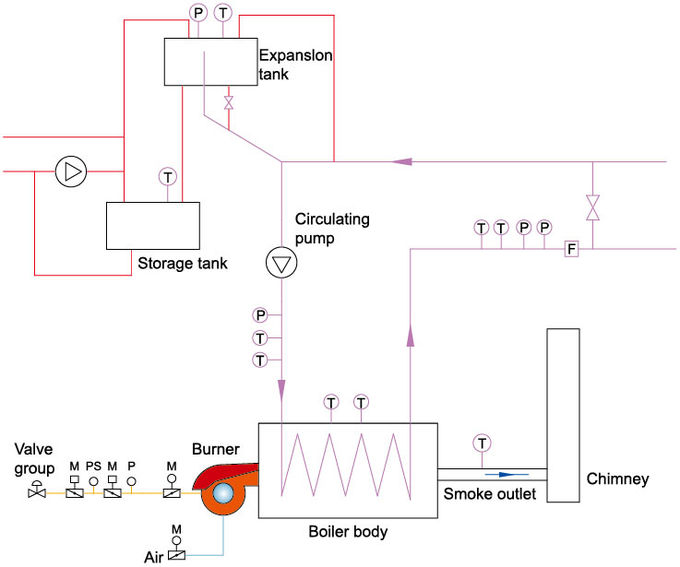

Диаграмма системы боилера масла/газа термальная

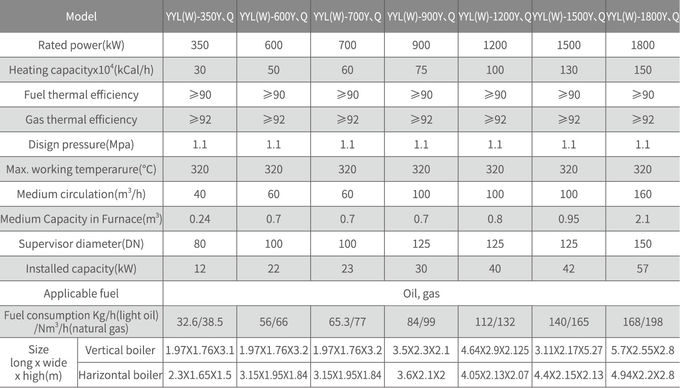

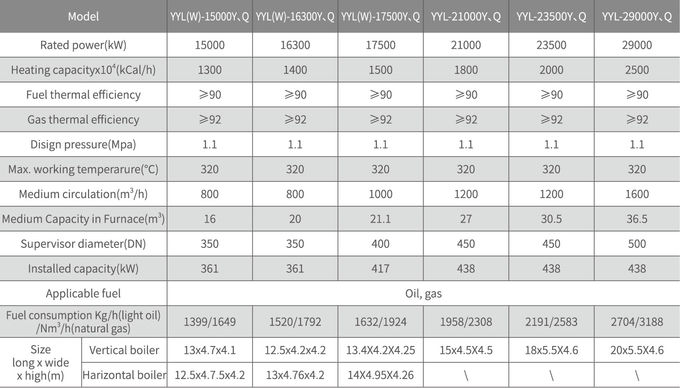

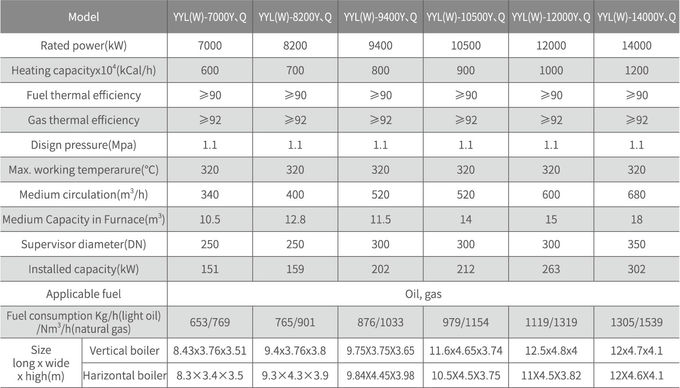

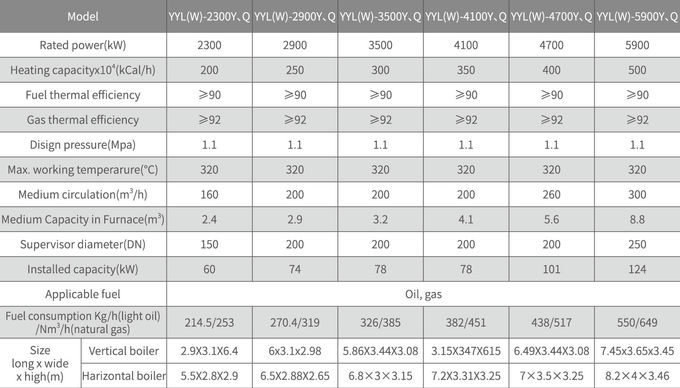

Таблица 6 параметров
