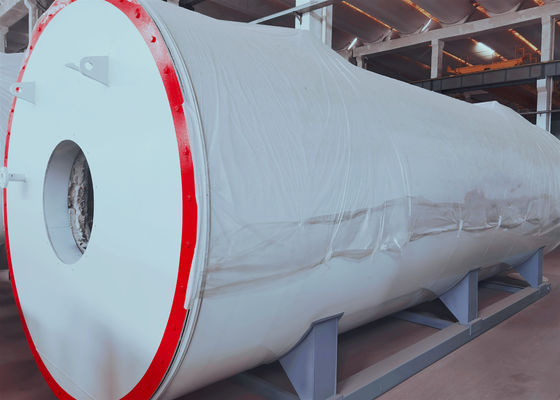

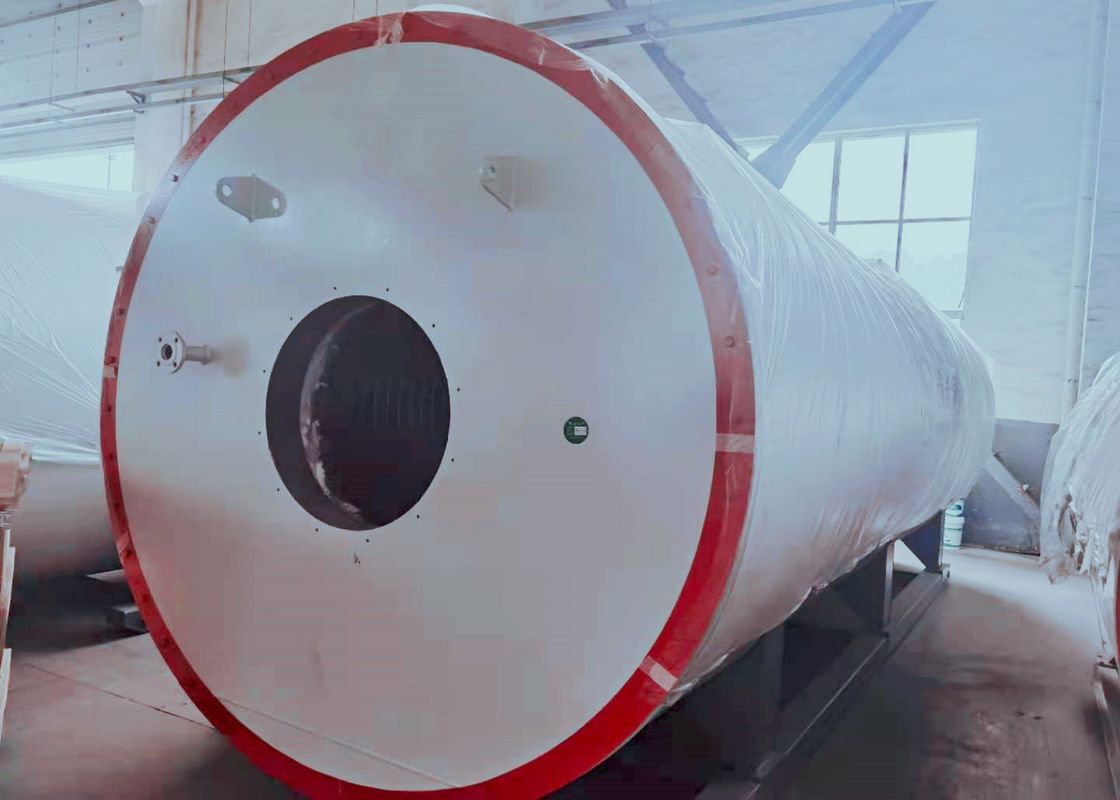

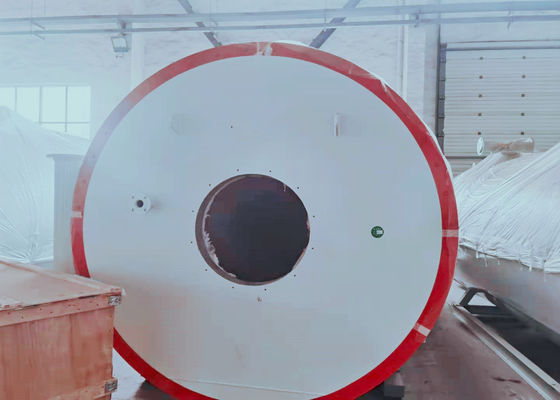

Боилер несущей жары GB 350kW органический для химической промышленности
Product Details
| Название продукта: | Боилер несущей жары газа/масла органический | Материал трубок внутрь: | 20 GB3087 |
|---|---|---|---|
| Применение: | Петрохимический, химический, печатание, еда | Ключевые слова: | Боилер масла передачи тепла |
| Расклассифицированная сила: | 350КВ | Давление дизайна: | 1,1 Mpa |
| Выделить |
Боилер несущей жары GB органический,органический боилер несущей жары 350kW,боилер пара несущей 350kW |
||
Product Description
YYW-350Y/Q Газ-увольняло/Масл-увольнятьый органический боилер несущей жары в стандарте ASME/GB
Внедрение продукции:
Структура отличает этой серии продуктов:
- Поверхность боилера принимает затягивать-трубк-расположение со спиральной структурой. Камин принимает расположение 3-пропуска.
- Преподогреватель воздуха или трансформатор воды/пара аранжированы за боилером, уменьшающ температуру, улучшая тепловую эффективность боилера.
- Быстрая дверь открытия или дверь замечания оборудованы для удобства проверки внутренних осмотра и обслуживания.
Диаграмма системы боилера масла/газа термальная
Ряд Prodcut:
Расклассифицированная тепловая мощность: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Давление дизайна: 0.6MPa - 1.6MPa
Специфические параметры показаны в таблице ниже.
Спецификация некоторых моделей:
| Модель | YYL (w) - 350Y, q | YYL (w) - 600Y, q | YYL (w) - 700Y, q | YYL (w) - 900Y, q | YYL (w) - 1200Y, q | YYL (w) - 1500Y, q | YYL (w) - 1800Y, q | |
| Сила тарифа (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Топление capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Тепловая эффективность топлива | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Тепловая эффективность газа | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Давление дизайна (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Максимальная работая температура (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Средняя циркуляция (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Средняя емкость в печи (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Диаметр инспектора (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Установленная емкость (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Применимое топливо | масло, газ | |||||||
| Расход топлива Kg/hl (светлое масло) /Nm3/h (природный газ) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Определять размер длиной максимум x широкий x (m) | Вертикальный боилер | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Горизонтальный боилер | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| Модель | YYL (w) - 2300Y, q | YYL (w) - 2900Y, q | YYL (w) - 3500Y, q | YYL (w) - 4100Y, q | YYL (w) - 4700Y, q | YYL (w) - 5900Y, q | |
| Расклассифицированная сила (kW) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Топление capacityx104 (kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Тепловая эффективность топлива | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Тепловая эффективность газа | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Давление дизайна (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Максимальное работая temperarure (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Средняя циркуляция (m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| Средняя емкость в печи (m3) | 2,4 | 2,9 | 3,2 | 4,1 | 5,6 | 8,8 | |
| Диаметр инспектора (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Установленная емкость (kW) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Применимое топливо | Масло, газ | ||||||
| Kg/h расхода топлива (светлое масло) /Nm3/h (природный газ) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Максимум длинное x широкий x размера (m) | Вертикальный боилер | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Боилер Harizontal | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
