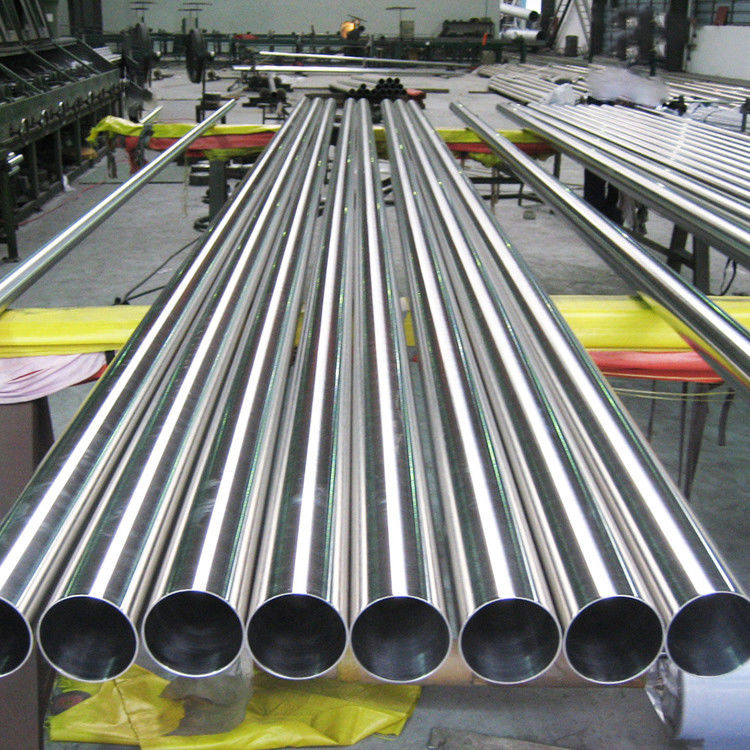

трубы сваренные нержавеющей сталью АСМЭ СА249 ТП304 ТП304Л ТП316Л 11*0.5ММ
Энергетические технологии Хуа Дуна имеют больше многолетний опыт чем 35 для трубки трубки теплообменного аппарата/трубки боилера охлаждая,
АСТМ А 249/СА 249
Стандартные технические условия для сваренных боилера стали аустенитного класса, перегревателя, теплообменного аппарата, и трубок конденсатора
1,1 эта спецификация покрывает трубки сваренные номинальн-стен-толщиной сделанные из сталей аустенитного класса перечисленных в таблице 1, с различными рангами запланированными для такой пользы как боилер, перегреватель, теплообменный аппарат, или трубки конденсатора.
1,2 ранги ТП304Х, ТП309Х, ТП309ХКб, ТП310Х, ТО310ХКб, ТП316Х, ТП321Х, ТП347Х, и ТП348Х изменения рангов ТП304, ТП309С, ТП309Кб, ТП310С, ТП310Кб, ТП316, ТП321, ТП347, и ТП348, и запланированы для высокотемпературного обслуживания как для перегреватели и рееатерс.
1,3 размеры и толщины трубопровода обычно обеспечиваемые к этой спецификации 1/8 внутри. [3,2 мм] в внутреннем диаметре до 5 внутри. [127 мм] в внешнем диаметре и 0,015 до 0,320 внутри. [0,4 до 8,1 мм], включающий, в толщине стены. Трубопровод имея другие размеры может быть поставлен, обеспеченный таким трубкам исполняет со всеми другими требованиями этой спецификации.
1,4 требования к механического свойства не применяются к трубопроводу более небольшому чем 1/8 внутри. [3,2 мм] в внутреннем диаметре или 0,015 внутри. [0,4 мм] в толщине.
1,5 опционные дополнительные требования обеспечены и, когда одно или больше из этих будут пожеланы, каждое так будет заявлено в заказе.
1,6 значения заявленные в или блоках дм-фунта или блоках СИ быть сосчитанным отдельно стандарт. (Значения сочетания из а от 2 систем могут привести в нонконформансе с спецификацией.) Блоки дм-фунта применятся если обозначение «м» этой спецификации не определено в заказе.
Химический состав:
| Элементы |
304Л (ВТ %) |
316Л (ВТ %) |
| |
| Углерод (к), максимальный |
0,035 |
0,035 |
| Марганец (Мн), максимальный |
2,00 |
2,00 |
| Фосфор (п), максимальный |
0,040 |
0,040 |
| Сера (с), максимальная |
0,030 |
0,030 |
| Кремний (Си), максимальный |
0,75 |
0,75 |
| Никель (Ни) |
8.0 - 13,0 |
10.0 - 15,0 |
| Хромий (Кр) |
18.0 - 20,0 |
16.0 - 18,0 |
| Молибден (Мо) |
Н/А |
2.0 - 3,0 |
| Утюг (Фе) |
Бал. |
Бал. |
| Медь (Ку) |
Н/А |
Н/А |
| Азот (н) |
Н/А |
Н/А |
Габаритное Толеренсес
все размеры в дюймах (мм)
| Размер ОД |
Номинальная стена |
Внешний диаметр |
Длина |
Стена |
| |
| 1/2» (12,7) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3/4" (19,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1" (25,4) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1-1/2» (38,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0 008» (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2" (50,8) |
0,065" (1,65)/0,049" (1,25) |
+/--0 008» (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2-1/2» (63,5) |
0,065" (1,65) |
+/--0 010» (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3" (76,2) |
0,065" (1,65) |
+/--0 010» (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 4" (101,6) |
0,083" (2,11) |
+/--0 015» (0,38) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 6" (152,4) |
0,083" (2,11) |
+/--0 030» (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 6" (152,4) |
0,109" (2,77) |
+/--0 030» (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 8" (203,2) |
0,109" (2,77) |
+0,061" (1,55) /-0,031" (0,79) |
+1" (25,4) - 0 |
+/--10,0%
|
