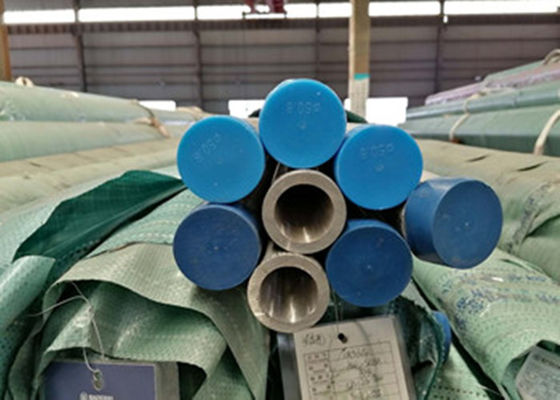

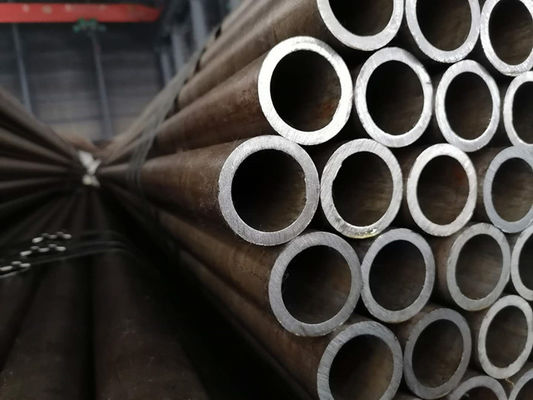

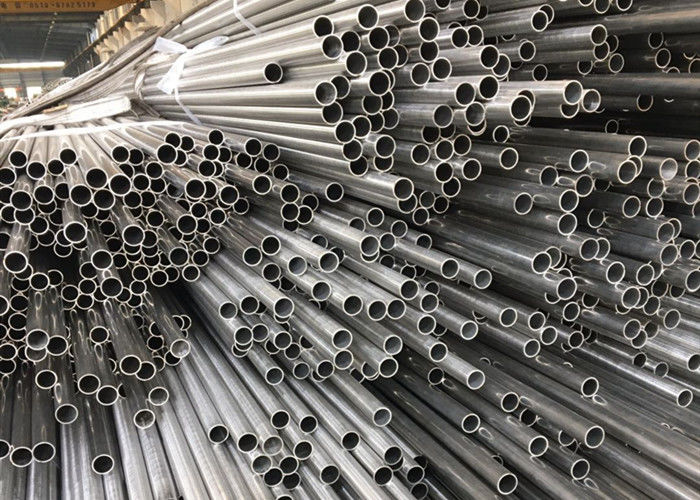

Трубка сваренная нержавеющей сталью ASME SA249 ASTM A249 TP316/316L
Энергетические технологии Hua Дуна имеют больше многолетний опыт чем 35 для трубки трубки теплообменного аппарата/трубки боилера охлаждая,
ASTM A 249/SA 249
Стандартные технические условия для сваренных боилера стали аустенитного класса, перегревателя, теплообменного аппарата, и трубок конденсатора
1,1 эта спецификация покрывает трубки сваренные номинальн-стен-толщиной сделанные из сталей аустенитного класса перечисленных в таблице 1, с различными рангами запланированными для такой пользы как боилер, перегреватель, теплообменный аппарат, или трубки конденсатора.
1,2 ранги TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H, и TP348H изменения рангов TP304, TP309S, TP309Cb, TP310S, TP310Cb, TP316, TP321, TP347, и TP348, и запланированы для высокотемпературного обслуживания как для перегреватели и reheaters.
1,3 размеры и толщины трубопровода обычно обеспечиваемые к этой спецификации 1/8 внутри. [3,2 mm] во внутреннем диаметре до 5 внутри. [127 mm] во внешнем диаметре и 0,015 до 0,320 внутри. [0,4 до 8,1 mm], включающий, в толщине стены. Трубопровод имея другие размеры может быть поставлен, при условии такие трубки для того чтобы исполнить со всеми другими требованиями этой спецификации.
1,4 требования к механического свойства не применяются к трубопроводу более небольшому чем 1/8 внутри. [3,2 mm] во внутреннем диаметре или 0,015 внутри. [0,4 mm] в толщине.
1,5 опционные дополнительные требования обеспечены и, когда одно или больше из этих будут пожеланы, каждое так будет заявлено в заказе.
1,6 значения заявленные в или блоках дм-фунта или блоках SI быть сосчитанным отдельно как стандарт. (Значения сочетания из a от 2 систем могут привести в nonconformance со спецификацией.) Блоки дм-фунта применятся если обозначение «m» этой спецификации не определено в заказе.
Химический состав:
| Элементы |
304L (WT %) |
316L (WT %) |
| |
| Углерод (c), максимальный |
0,035 |
0,035 |
| Марганец (Mn), максимальный |
2,00 |
2,00 |
| Фосфор (p), максимальный |
0,040 |
0,040 |
| Сера (s), максимальная |
0,030 |
0,030 |
| Кремний (Si), максимальный |
0,75 |
0,75 |
| Никель (Ni) |
8.0 - 13,0 |
10.0 - 15,0 |
| Хромий (Cr) |
18.0 - 20,0 |
16.0 - 18,0 |
| Молибден (Mo) |
N/A |
2.0 - 3,0 |
| Утюг (Fe) |
Bal. |
Bal. |
| Медь (Cu) |
N/A |
N/A |
| Азот (n) |
N/A |
N/A |
Габаритное Tolerences
все размеры в дюймах (mm)
| Размер OD |
Номинальная стена |
Внешний диаметр |
Длина |
Стена |
| |
| 1/2» (12,7) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3/4" (19,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1" (25,4) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1-1/2» (38,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0 008» (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2" (50,8) |
0,065" (1,65)/0,049" (1,25) |
+/--0 008» (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2-1/2» (63,5) |
0,065" (1,65) |
+/--0 010» (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3" (76,2) |
0,065" (1,65) |
+/--0 010» (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 4" (101,6) |
0,083" (2,11) |
+/--0 015» (0,38) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 6" (152,4) |
0,083" (2,11) |
+/--0 030» (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 6" (152,4) |
0,109" (2,77) |
+/--0 030» (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 8" (203,2) |
0,109" (2,77) |
+0,061" (1,55) /-0,031" (0,79) |
+1" (25,4) - 0 |
+/--10,0%
|
